مقدمه

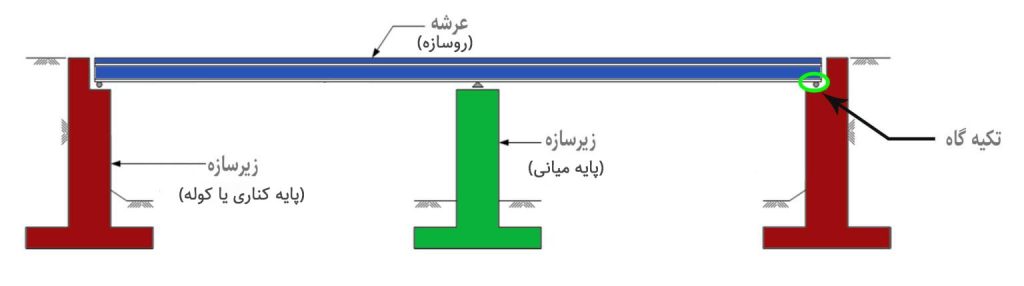

فنداسیون ها وظیفه انتقال بارهایی که از پایه های میانی  وکناری به بستر را دارند  به بیان دیگر پی ها وظیفه انتقال بار را به خاک دارند

پی ها در مهندسی پل به  دودسته عمده زیر تقسیم بندی می گردد

پی سطحی

پی عمیق

پی سطحی در مناطقی که بستر از باربری مناسبی در نزدیکی سطح زمین برخوردار باشد استفاده می گردد معمولا در پل سازی تا عمق حدود 4 متر پی ها از نوع سطحی میباشد (ضخامت  پی های سطحی حداقل حدود 1.5 متر و  0.5 الی 1.5 متر خاکریزی روی پی )

در صورتیکه خاک با باربری مناسب در سطح زمین وجود نداشته باشد یا در اعماق پایین تر باشد از پی عمیق استفاده می گردد

پی های عمیق به دودسته گروه شده با سرشمع و شمع ستون ها(برای آموزش شمع ستونها به آموزش طراحی زیرگذرها مراجعه نمایید) تقسیم بندی میشود

شمع های گروه شده بوسیله سرشمع در مناطقی که  باربری زمین به طور قابل ملاحظه ای پایین یا خاک با باربری مناسب اصلا وجود نداشته یا در اعماق نسبتا زیاد قرار داشته از گروه شمع استفاده می گردد در پلها حداقل تعداد شمع در گروه شمع 4 عدد وبسته به محاسبات 6،8و 10 استفاده می گردد

مصالح مورد استفاده در شمع ها :

فولادی : شمع های فولادی به صورت مقاطع H و لوله استفاده می گردد و درایران در امر پل سازی معمول نمی باشد

پیش تنیده : این نوع از شمع ها به صورت پیش ساخته در بندر سازی و مناطق ساحلی مورد استفاده قرار میگیرد

شمع ها درجا ریز: یکی از متداول ترین شمع های مورد استفاده در ایران در امر پلسازی  شمع های بتنی درجا ریز که در این شمع ها ابتدا چاه به صورت دستی یا ماشینی حفر شده و قفسه آرماتور توسط جرثقیل به داخل چاه هدایت و درنهایت بتن ریز صورت می گیرد

شمع های بتنی درجا ریز به دلیل سطح اتکای بالایی که در قسمت نوک و جداره دارند از ظرفیت باربری بالایی برخوردار میباشند قطر معمول مورد استفاده در شمع های بتنی درجا ریز 0.8 ،1، 1.2 ،1.5 و 1.8 میباشد وقطرهای بیشتر از در دسته بندی کیسون صندوقه قرار می گیرند

در این فایل آموزشی سعی شده پی عیمق با بتن درجا ریز یک پل شامل گروه شمع .و سرشمع آموزش داده شود روند آموزش به این ترتیب میباشد که در بخش مقدماتی در خصوص انواع پی های عمیق متداول در پلها از قبیل گروه شمع وسرشمع ،شمع ستونها(شفت)و… تفاوت ها وشرایط استفاده از هرکدام از آنها شرح داده شود ودر ادامه بخش مقدماتی نحوه و نکات اجرایی پی های عمیق شامل نحوه حفاری،نحوه پایدارسازی شمع ستونها با قطرهای زیاد ،روش بتن ریزی شمع هایی که تراز آب در آنها بالا میباشد و غیره شرح داده شود ودر انتهای بخش مقدماتی به بررسی نقشه های اجرایی شمع ها و شمع ستونهای پلها به تفضیل پرداخته شده است

پس از بخش مقدماتی تئوریهای لازم جهت طراحی شمع ها شامل طرح ژئوتکنیکی و طرح سازه ای نکات هرکدام به صورت به جز به جز آموزش داده شده است:

موارد مطرح شده در طرح ژئوتکنیکی

تعریف طرح ژئوتکنیکی ،معرفی فنرهای خاک اطراف شمع و بررسی تئوری های مختلف مورد استفاده در خصوص سختی فنر خاک اطراف ،معرفی ضعف های موجود در این تئوریها  نحوه مواجه شدن با آنها در هنگام مدلسازی نرم افزاری (روابط خطی)معرفی منحنی های P-Y ،نحوه اعمال سختی فنر خاک اطراف به مدل نرم افزاری ،معرفی و نحوه تعیین سختی فنر جداره یا اصطکاکی ،نحوه تعیین سختی فنر نوک شمع ، نحوه کنترل طرح ژئوتکنیکی و…

موارد مطرح شده در طرح سازه ای

طرح آرماتورهای خمشی طولی شمع ،تعیین محدوده ناحیه مفصل پلاستیک ،طرح آرماتور های عرضی(Spiral (در ناحیه مفصل پلاستیک ،طرح آرماتور عرضی در خارج ناحیه مفصل پلاستیک،تعیین عرض تاثیر در سرشمع ،طرح خمشی آرماتورهای طولی و عرضی سرشمع ،طرح برشی سرشمع و…

پس از ذکر نکات مربوط به طرح سازهای و طرح ژئوتکنیکی ،مدلسازی نرم افزاری شمع وسرشمع در دو نرم افزار SAP2000 و CSI BRIDGE  به صورت گام به گام تامرحله ترسیم نقشه های اجرایی شامل معرفی شمع و سرشمع ،معرفی سختی های فنرهای خاک اطراف ،فنرجداره ،فنرنوک شمع (معرفی روند خطی و غیر خطی اختصاص فنرها)،نحوه انتقال نیروهای محوری  ولنگرخمشی از فایل مدل اصلی پل به فایل پی عمیق و شرح نکات مربوط به آن در هنگام انتقال نیروها آموزش داده میشود ودر ادامه در بخش مدلسازی تفاوت و محدودیتهای مدلسازی گروه شمع وسرشمع با مدل اصلی پل دریک فایل با مدلسازی پی عمیق در فایل مجزا نکات مربوط به آن شرح داده شده است  ودر انتها این بخش پس از کنترل و تکمیل طرح ژئوتکنیکی طرح سازه ای براساس خروجیهای نرم افزار آموزش داده شده است

و در انتهای این آموزش به نکات ترسیمی نقشه های پی های عمیق شامل طول ناحیه مفصل پلاستیک ،نحوه وصله آرماتورعرضی در این ناحیه ،محاسبه طول مهاری آرماتورهای اصلی و ضوابط تعدیل آنها و… اشاره شده وپس از  ذکر نکات ترسیمی نقشه های اجرایی گروه شمع وسرشمع مدلسازی شده در این آموزش ترسیم و نکات مربوط به آنها شرح داده شده است

مطالبی که در آموزش طراحی پی های عمیق خواهید آموخت

• معرفی پی های عمیق مورد استفاده در پلها وبررسی نکات اجرایی و نقشه ها این نوع از پی ها
• معرفی طرح ژئوتکنیکی و پیش نیازها مورد نیاز برای این نوع طرح
• معرفی وبررسی  تئوری های  ارائه شده سختی فنرهای خاک اطراف براساس روابط محققین مختلف
• نحوه اختصاص سختی فنر خاک اطراف شمع در مدل نرم افزاری
• معرفی سختی فنرهای اصطکاکی و نحوه محاسبه این نوع سختی براساس ضوابط آیین نامه
• معرفی وسختی فنر نوک شمع ونحوه محاسبه این نوع سختی براساس ضوابط آیین نامه
• آموزش نحوه معرفی سختی های فنرهای جداره و نوک شمع به نرم افزار به صورت خطی و غیرخطی وارائه مزیت ها و معایب هرکدام
• معرفی طرح سازه ای شمع ها
• معرفی طرح لرزه ای شمع ها
• طرح سازه ای سرشمع
• آموزش نحوه اعمال ضرایب رفتار در هنگام انتقال نیروها از فایل اصلی به فایل پی عمیق ذکر نکات آن براساس ضوابط آیین نامه AASHTO
• آموزش نحوه تعیین ظرفیت جداره شمع
• آموزش نحوه تعیین ظرفیت نوک شمع
• بررسی ضوابط طراحی پی های عمیق براساس آیین نامه AASHTO
• آموزش کنترل طرح ژئوتکنیکی پس از تحلیل مدل
• آموزش نحوه محاسبه آرماتورهای طولی شمع ها و کنترل حداقل آرماتور مورد نیاز آیین نامه ای
• آموزش نحوه محاسبه آرماتورهای عرضی شمع در داخل و خارج ناحیه مفصل پلاستیک
• آموزش نحوه محاسبه میلگردهای فوقانی و تحتانی سرشمع در دوجهت طولی و عرضی
• کنترل برش پانچ در دال سرشمع
• آموزش وشرح نکات مورد نیاز جهت ترسیم نقشه های پی های عمیق

آموزش مدلسازی ، تحلیل ،طراحی و ترسیم پی های عمیق  به صورت  6ساعت   فیلم آموزشی در 9 جلسه بهمراه 140 صفحه فایل متنی پیوست این آموزش تهیه شده است
